Peszel na poddaszu: czy naprawdę jest obowiązkowy?

Peszel na poddaszu czy jest obowiązkowy?

Krótka odpowiedź brzmi: nie, przewód w peszlu na poddaszu nie jest wymogiem prawnym, o ile stosujesz nowoczesny kabel typu YDY z podwójną izolacją na napięcie 750 V. To mit, który krąży po forach budowlanych od lat i potrafi kosztować inwestora kilka tysięcy złotych zupełnie niepotrzebnie. Wokół tego tematu narosło tyle sprzecznych opinii, że warto raz rozprawić się z faktami i pokazać, kiedy peszel naprawdę ma sens, a kiedy to czysty przerost formy.

• Peszel na poddaszu czy jest obowiązkowy?
• Kiedy peszel na poddaszu naprawdę się przydaje
• Jak poprowadzić przewód w peszlu krok po kroku
• Realne zagrożenia pożarowe ważniejsze niż peszel
• Kiedy warto skonsultować się z elektrykiem

Co mówią przepisy bez prawniczego żargonu

Instalacja elektryczna w budynku mieszkalnym musi spełniać wymogi normy PN-IEC 60364-5-52, która reguluje dobór i montaż oprzewodowania. Najważniejsze zapisy sprowadzają się do trzech zasad: izolacja przewodu nie może zostać uszkodzona mechanicznie ani termicznie, temperatura pracy kabla nie może przekroczyć wartości dopuszczalnej przez producenta, a obwód musi być chroniony przez właściwie dobrane zabezpieczenia nadprądowe i różnicowoprądowe.

Współczesne kable YDY mają izolację z PVC podwójną warstwą, a powłoka zewnętrzna dodatkowo zabezpiecza żyły przed ścieraniem. Ta podwójna izolacja w pełni zastępuje historyczną konieczność prowadzenia kabli w rurach cynkowych czy stalowych, która obowiązywała w czasach, gdy stosowano przewody jednożyłowe z pojedynczą warstwą bawełny nasączonej żywicą. Dzisiejsze przewody projektowane są tak, by mogły pracować bez dodatkowej osłony w typowych warunkach budynku.

Kluczowe pozostaje zatem nie samo peszelowanie, lecz właściwy dobór przekroju żył (1,5 mm² dla obwodów oświetleniowych, 2,5 mm² dla gniazdek), odpowiednie zabezpieczenie nadprądowe (B10 dla oświetlenia, B16 dla gniazd) oraz wyłącznik różnicowoprądowy 30 mA na każdym obwodzie. Te trzy elementy chronią posesję skuteczniej niż najgrubszy peszel bez właściwej ochrony.

Peszel do czego faktycznie służy

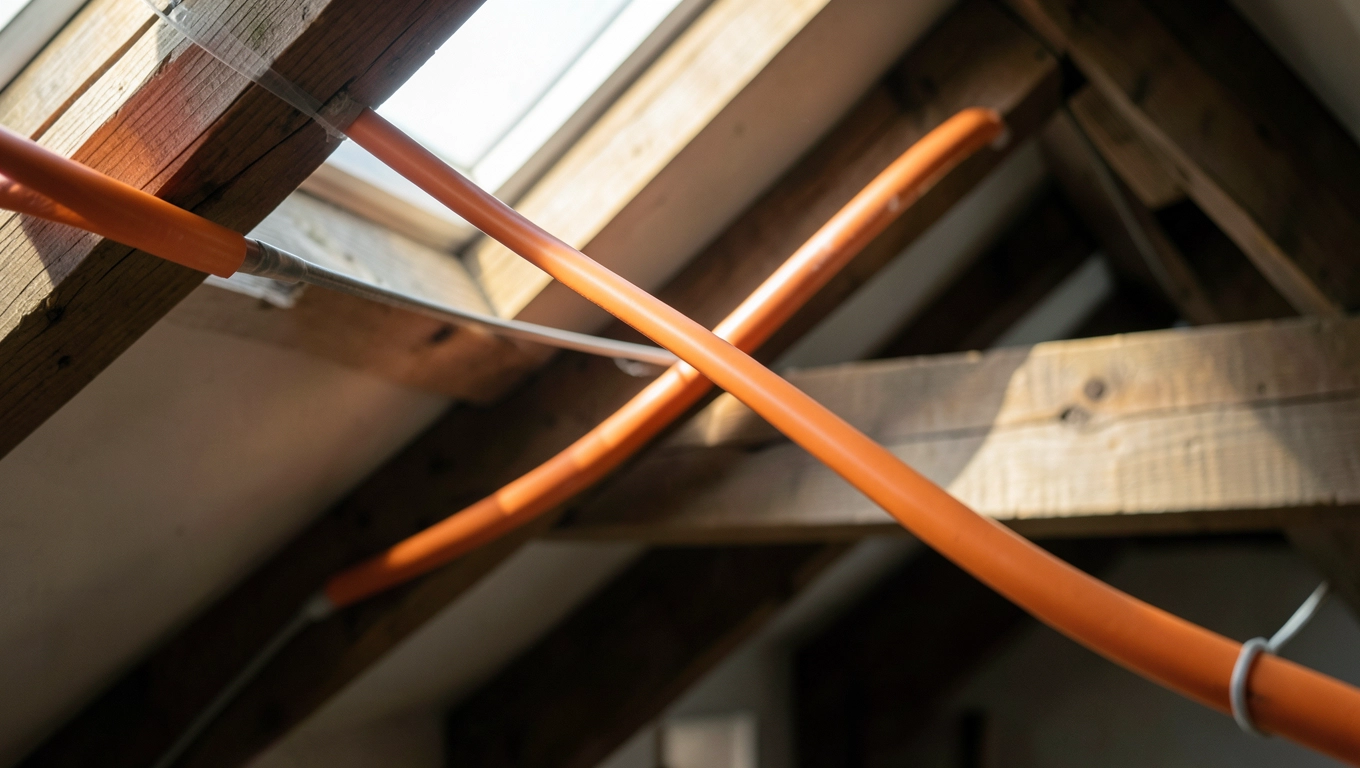

Rura ochronna, potocznie nazywana peszel, to elastyczny przewód karbowany z PVC lub polietylenu. Jej podstawowa rola to ochrona mechaniczna kabla w miejscach, gdzie istnieje realne ryzyko przetarcia, przebicia lub zgniecenia izolacji. Peszel nie jest wymysłem elektroinstalatorów dla zwiększenia kosztów; to konkretne narzędzie rozwiązujące konkretne problemy fizyczne.

Na poddaszu użytkowym peszel przejścia przez krokwie, jętki i profile stalowe ścian działowych z karton-gipsu stanowią oczywisty wybór. Krawędzie ciętego drewna czy ostre blachy potrafią w ciągu lat przetrzeć izolację, szczególnie gdy kabel pracuje termicznie i lekko się przesuwa. Peszel eliminuje ten kontakt całkowicie, przejmując na siebie wszelkie naprężenia mechaniczne.

Drugą zaletą, często pomijaną, jest możliwość wymiany kabla bez kucia ścian. Prowadzisz przewód w peszlu zatopionym w tynku lub wylewce i po kilkunastu latach możesz wyciągnąć stary kabel, wciągnąć nowy. Bez peszla taka operacja oznacza remont, kurz i chaos. To aspekt praktyczny, nie teoretyczny, bo wymiana instalacji w domu przypada mniej więcej co 25-30 lat.

Wreszcie porządkowanie trasy kablowej. Peszel karbowany pozwala prowadzić kilka obwodów równolegle w jednym kierunku bez plątaniny kabli, co ułatwia późniejszą diagnostykę i serwis. Estetyka przy poddaszu nieużytkowym nie ma znaczenia, ale przy wykończonych skosach różnica między uporządkowanym peszlem a pękiem luźnych kabli widoczna jest gołym okiem.

Rodzaje peszli i kiedy który stosować

Na rynku dominują trzy typy rur ochronnych, różniące się właściwościami i ceną. Wybór właściwego typu bywa ważniejszy niż sam fakt zastosowania peszla.

Peszel samogasnący na poddaszu to wybór rozsądny w każdym punkcie, gdzie kabel biegnie w bezpośrednim sąsiedztwie drewna lub wełny mineralnej. Materiał z dodatkami uniepalniającymi gaśnie samoistnie po usunięciu płomienia, co w praktyce oznacza, że zwarcie w kablu nie podpali konstrukcji dachu. Różnica w cenie wynosi około 1-2 zł na metrze bieżącym, przy typowej instalacji poddaszowej (40-60 mb) to wydatek rzędu 80-120 zł. Kwota niewielka w bilansie całego projektu.

Peszel karbowany metalowy stosuje się tam, gdzie wymagana jest klasa odporności ogniowej EI 60 lub EI 120, na przykład przy przejściach przez stropy między strefami pożarowymi. Na typowym poddaszu mieszkalnym ta opcja to przerost formy; wystarczający jest peszel samogasnący.

Uwaga: nigdy nie prowadź kabla w peszlu wypełnionym szczelnie wełną mineralną bez dodatkowego chłodzenia. Peszel ogranicza odprowadzanie ciepła, a kabel obciążony nominalnie mocą zaczyna przegrzewać izolację. Norma dopuszcza wypełnienie peszla kablami maksymalnie w 40% jego pola przekroju.

Kiedy peszel na poddaszu naprawdę się przydaje

Istnieją cztery konkretne sytuacje, w których przewód w peszlu zdecydowanie warto zastosować, mimo że przepisy tego nie narzucają. Każda z nich wynika z realnych mechanizmów fizycznych, nie z przyzwyczajeń branżowych.

Przejścia przez drewnianą więźbę dachową

Krokwie, jętki, słupy i belki stropowe to elementy konstrukcyjne poddasza. Wywiercenie w nich otworu na kabel to standard, ale ostre krawędzie otworu działają jak brzytwa na izolację kabla przez kolejne lata. Cykliczne nagrzewanie i chłodzenie przewodu powoduje mikroskopijne ruchy, które w końcu przecinają powłokę zewnętrzną. Peszel w otworze eliminuje ten problem, bo kabel nie dotyka drewna bezpośrednio.

Warto przy tym pamiętać, że otwór w krokwi powinien mieć średnicę o minimum 5 mm większą niż peszel, a przestrzeń między rurą a drewnem wypełnia się masą ogniochronną lub wełną mineralną. Bez tego wypełnienia powstaje most akustyczny i termiczny, a w razie pożaru trasa kablowa staje się kanałem rozprzestrzeniania ognia.

Przejścia przez profile stalowe GK

Ściany działowe na poddaszu wykańcza się zwykle płytami karton-gipsu na profilach stalowych CW i UW. Ostre krawędzie tych profili potrafią przeciąć izolację kabla przy pierwszym montażu, jeśli elektryk nie uważa. Peszel chroni kabel na całej długości prowadzenia w ścianie, a przy okazji ułatwia wymianę przewodu bez rozkuwania płyty. Wystarczy wyciągnąć stary kabel i wciągnąć nowy.

Miejsca zwiększonego ryzyka przetarcia

Każde miejsce, w którym kabel zmienia kierunek pod ostrym kątem, przechodzi przez ocieplenie lub leży na nierównej powierzchni, kwalifikuje się do osłonięcia. Dotyczy to szczególnie okolic okien połaciowych, gdzie kable prowadzone są w wąskim pasie między ramą a ościeżnicą. Peszel w tym miejscu chroni przed przypadkowym uszkodzeniem podczas montażu wykończenia.

Instalacje podtynkowe i podposadzkowe

Jeśli na poddaszu planujesz warstwę tynku lub wylewki, peszel staje się koniecznością praktyczną. Bez niego kabel zatopiony w tynku jest praktycznie niewymienialny. Koszt peszla to ułamek wartości ewentualnego remontu związanego z wymianą kabla za 15 lat. To inwestycja, która zwraca się przy pierwszej awarii.

Jak poprowadzić przewód w peszlu krok po kroku

Sam montaż nie jest skomplikowany, ale wymaga konsekwencji w detalu. Kilka zasad odróżnia instalację, która przetrwa dekady, od takiej, która zacznie sprawiać kłopoty po pięciu latach.

Dobór kabla i peszla

Standardem na poddaszu mieszkalnym jest przewód YDY 3x2,5 mm² dla obwodów gniazdowych oraz YDY 3x1,5 mm² dla oświetlenia. Peszel dobiera się o średnicy wewnętrznej minimum 50% większej niż średnica kabla, by zapewnić swobodne wciąganie i odprowadzanie ciepła. Dla kabla 3x2,5 mm² o średnicy zewnętrznej około 11 mm peszel powinien mieć średnicę wewnętrzną co najmniej 16-18 mm.

Mocowanie do konstrukcji

Uchwyty do peszla rozstawia się co 30-40 cm na prostych odcinkach i co 15-20 cm na łukach oraz przy puszkach. Mocowanie do krokwi odbywa się za pomocą uchwytów z wkrętem do drewna, do profili GK klipsami sprężynowymi, do ścian murowanych kołkami rozporowymi. Luźno wiszący peszel to zaproszenie do mechanicznego uszkodzenia kabla.

Przejście przez krokiew schemat warstwa po warstwie

Przy przejściu przez krokiew prawidłowa kolejność wygląda następująco: wiercisz otwór o średnicy większej o 5 mm od peszla, wsuwasz peszel przez otwór, wypełniasz szczelinę wokół peszla masą ogniochronną (np. Hilti CFS-IS) lub wełną mineralną o gęstości minimum 40 kg/m³, a następnie mocujesz peszel uchwytami po obu stronach krokwi w odległości 10-15 cm. Kabel wciągasz do peszla dopiero po zakończeniu wszystkich prac mokrych.

Wciąganie kabla

Kabel wciąga się do peszla za pomocą stalowej taśmy pociągowej lub pilota z tworzywa. Nacisk na kabel nie powinien przekraczać wartości podanej przez producenta (zwykle 50 N/mm² przekroju żyły). Przy długich trasach, powyżej 15 m, stosuje się smar pociągowy silikonowy, który zmniejsza tarcie. Ciągnięcie kabla w peszlu już wypełnionym, na przykład kablem sygnałowym, to błąd prowadzący do uszkodzenia izolacji.

Separacja od instalacji innych mediów

Przewody elektryczne muszą zachować odległość minimum 10 cm od rur wodnych i gazowych, a od instalacji grzewczej 20 cm. Skrzyżowania z rurami wykonuje się pod kątem prostym, a w miejscu skrzyżowania kabel chroni się dodatkową warstwą izolacji termicznej. Na poddaszu, gdzie często biegną rury CO od kotłowni, ta zasada ma realne znaczenie dla bezpieczeństwa.

Realne zagrożenia pożarowe ważniejsze niż peszel

Skupianie się na peszlu przy jednoczesnym ignorowaniu prawdziwych zagrożeń to klasyczny błąd polskiego inwestora. Na poddaszach domów jednorodzinnych statystyki pożarów wskazują zupełnie inne przyczyny niż brak rury ochronnej na kablu.

Oprawy halogenowe wciśnięte w ocieplenie

To prawdziwa plaga poddaszy. Oprawa halogenowa MR16 pobiera 20-50 W mocy, zamieniając ją w ponad 90% na ciepło. Jej temperatura robocza sięga 200-250 °C. Wciśnięcie takiej oprawy bezpośrednio w wełnę mineralną i folię paroizolacyjną prowadzi do stopienia folii, zweglenia wełny i w konsekwencji do pożaru. Wystarczy kilka miesięcy ciągłej pracy.

Rozwiązanie jest proste: oprawy muszą mieć zapewnioną przestrzeń wentylacyjną minimum 10 cm wokół oraz osłonę termiczną oddzielającą je od materiałów palnych. Na rynku dostępne są specjalne obudowy ochronne do montażu w ociepleniu, które kosztują 30-60 zł za sztukę. To ułamek kosztu ewentualnej naprawy dachu po pożarze.

Przewody 12 V w obwodach oświetleniowych

Popularne ostatnio taśmy LED i oprawy 12 V wymagają transformatorów lub zasilaczy. Zasilacz umieszczony na poddaszu, często wciśnięty w przestrzeń nad GK, pracuje w podwyższonej temperaturze i przy ograniczonej wentylacji. Jego żywotność spada drastycznie, a uszkodzony zasilacz potrafi podawać na taśmę LED napięcie sieci. To ciekawa statystyka: wiele pożarów poddaszy zaczyna się od taniego zasilacza LED za 25 zł.

Prądy upływowe i utlenianie styków

Połączenia skręcane w puszkach na poddaszu pracują w warunkach zmiennej wilgotności i temperatury. Po kilku latach utleniają się, zwiększając rezystancję. Prąd płynący przez utleniony styk wydziela ciepło (prawo Joule\\\\\\\\\\\\\\\\\\\\\\\\\\'a: P = I²R), co przyspiesza degradację. Po kilkunastu latach taki styk potrafi się rozgrzać do temperatury zapalenia izolacji. Peszel tego nie rozwiąże, ale pomoże regularny przegląd instalacji co 5 lat.

Brak właściwego zabezpieczenia nadprądowego

Instalacja chroniona wyłącznikiem B16 na obwodzie oświetleniowym z kablem 1,5 mm² to typowy błąd. Zabezpieczenie powinno być tak dobrane, by chroniło kabel, nie odwrotnie. Dla YDY 3x1,5 mm² prawidłowe zabezpieczenie to B10. W razie przeciążenia wyłącznik odłączy obwód, zanim kabel osiągnie temperaturę destrukcji izolacji.

Czujki dymowej nie zastąpi żaden peszel

Czujka dymu na poddaszu to absolutne minimum bezpieczeństwa. Koszt 60-120 zł, montaż 15 minut, a w razie pożaru daje 2-3 minuty przewagi nad płomieniami. W połączeniu z wyłącznikiem różnicowoprądowym 30 mA stanowi realną ochronę, niezależnie od tego, czy kable biegną w peszlu czy bez.

Kiedy warto skonsultować się z elektrykiem

Projekt instalacji na poddaszu przekracza 100 mb tras kablowych albo obejmuje więcej niż trzy obwody. Modernizacja starej instalacji, w której nie wiadomo, co gdzie biegnie. Połączenie poddasza z instalacją fotowoltaiczną lub magazynem energii. Każda z tych sytuacji wymaga projektu i nadzoru osoby z uprawnieniami SEP.

Dobry elektryk nie tylko poprowadzi kable, ale sprawdzi bilans mocy, dobierze przekroje uwzględniające spadki napięcia (dla tras powyżej 20 m na poddaszu), a także zaproponuje rozmieszczenie puszek uwzględniające przyszłe potrzeby. Jego honorarium za projekt poddasza o powierzchni 80 m² to zwykle 1500-3000 zł, a pozwala uniknąć kosztów poprawek sięgających pięciokrotności tej kwoty.

Przewód w peszlu na poddaszu pozostaje więc wyborem, nie obowiązkiem. Jeśli prowadzisz instalację w wełnie mineralnej z dala od ostrych krawędzi, YDY bez peszla spełni wymogi norm i będzie bezpiecznie pracować przez dekady. Jeśli jednak kable przebijają się przez krokwie, ściany z GK lub mają być zatopione w tynku, peszel samogasnący to inwestycja, która zwróci się przy pierwszej wymianie kabla lub najmniejszej usterce. A jak u Was: daliście peszel na poddaszu czy poszliście na minimalizm z samym YDY?

Źródła: norma PN-IEC 60364-5-52 (Polski Komitet Normalizacyjny, www.pkn.pl), wytyczne SEP dotyczące instalacji w budynkach mieszkalnych (www.sep.com.pl), National Electrical Code NFPA 70 punkt odniesienia dla porównań międzynarodowych (www.nfpa.org), karty katalogowe producentów kabli YDY i peszli PVC.
