Przewody fazowe kolory – standardy L1 L2 L3

Pamiętasz ten dreszcz niepokoju podczas majsterkowania przy gniazdku, gdy nie wiedziałeś, który przewód niesie fazę? Kolory izolacji brązowy dla L1, czarny dla L2 i szary dla L3 nie są przypadkowe, lecz ściśle określone normami PN-IEC 60364, które chronią przed porażeniami i zwarciami w instalacjach elektrycznych. W tym artykule rozłożymy te oznaczenia na czynniki pierwsze: od prądu przemiennego w jednofazowych obwodach domowych, przez trójfazowe układy przemysłowe i domowe, po różnice w starszych instalacjach z czerwonym czy niebieskim przewodem, aż po specyfikę prądu stałego. Nauczysz się bezpiecznie identyfikować każdy przewód fazowy za pomocą testera lub wskaźnika, unikając ryzyka i rozumiejąc, dlaczego te standardy to podstawa każdej odpowiedzialnej pracy elektrycznej.

• Kolory przewodów fazowych w prądzie przemiennym
• Przewód fazowy L1 kolor brązowy
• Przewód fazowy L2 kolor czarny
• Przewód fazowy L3 kolor szary
• Kolory fazowych w instalacjach trójfazowych
• Przewody fazowe kolory w starszych instalacjach
• Przewody fazowe kolory w prądzie stałym DC
• Pytania i odpowiedzi: kolory przewodów fazowych

Kolory przewodów fazowych w prądzie przemiennym

W instalacjach prądu przemiennego kolory przewodów fazowych zapewniają jednoznaczną identyfikację, co minimalizuje ryzyko błędów podczas montażu. Norma PN-IEC 60364 wprowadzona w Polsce od 2004 roku definiuje te oznaczenia dla obwodów jednofazowych i trójfazowych. Faza przenosi napięcie podłączone do źródła zasilania, a jej kolor odróżnia ją od przewodu neutralnego i ochronnego. W typowych domowych instalacjach typu YDY przewody te składają się z miedzianego rdzenia otoczonego izolacją PVC. Zawsze sprawdzaj multimetrem obecność napięcia na stronie fazowej przed dotykiem.

Przewód fazowy w układzie jednofazowym 230V ma kolor brązowy, co ułatwia podłączenie do zacisków L w gniazdkach czy wyłącznikach. Niebieski oznacza neutralny (N), a żółto-zielony ochronny (PE). Te barwy muszą być zachowane w nowych instalacjach, by instalacja przeszła odbiór. W obwodach oświetleniowych czy zasilania sprzętów AGD kolory te gwarantują zgodność z przepisami budowlanymi. Ignorowanie ich prowadzi do unieważnienia gwarancji urządzeń.

W systemach trójfazowych 400V kolory faz rozróżniają L1, L2 i L3, co jest kluczowe w silnikach czy maszynach. Przewody te często spotykamy w warsztatach lub blokach z windami. Zewnętrzna otulina kabla YDY chroni żyły przed uszkodzeniem mechanicznym. Podczas naprawy zawsze odłączaj zasilanie na główny wyłącznik.

Przewód fazowy L1 kolor brązowy

Przewód fazowy L1 zawsze oznacza kolor brązowy, co jest standardem w instalacjach prądu przemiennego od lat. Ta żyła przenosi napięcie 230V względem neutralnego w obwodach jednofazowych. W kablach YDY izolacja brązowa otacza miedziany rdzeń o przekroju 1,5 mm² do 2,5 mm² dla domowych zastosowań. Podłączasz ją do zacisku L1 w rozdzielnicach trójfazowych lub po prostu L w jednofazowych. Kolor ten ułatwia szybką orientację podczas wymiany bezpieczników.

W praktyce brązowy przewód L1 prowadzi prąd do większości urządzeń, jak lodówki czy pralki. Jego identyfikacja multimetrem pokazuje napięcie sinusoidalne 50 Hz. W instalacjach z oświetleniem LED podłączasz go do drivera po stronie wejściowej AC. Zawsze oznaczaj końce przewodu taśmą, by uniknąć pomyłek przy dłuższych trasach kablowych. Norma zabrania używania innych kolorów dla tej funkcji.

Podczas montażu sufitowych opraw oświetleniowych brązowy L1 łączy się z czarnym lub czerwonym przewodem lampy. W systemach inteligentnego domu zachowuje swoją rolę w zasilaniu gatewayów. Przekroczenie obciążenia na tej stronie grozi przegrzaniem izolacji. Regularnie sprawdzaj stan wizualny przewodu pod kątem pęknięć.

Przewód fazowy L2 kolor czarny

Przewód fazowy L2 wyróżnia się czarnym kolorem izolacji, co jest obowiązkowe w trójfazowych instalacjach według PN-IEC 60364. Ta żyła przenosi przesunięte o 120 stopni napięcie względem L1, osiągając 400V międzyfazowo. W kablach pięciożyłowych YDY czarny rdzeń ma zazwyczaj przekrój 2,5 mm² dla obwodów siłowych. Podłączasz go do zacisku L2 w stycznikach czy falownikach. Czarny kolor zapobiega zamianie z neutralnym.

W domowych warsztatach L2 zasila narzędzia elektryczne wymagające mocy trójfazowej. Multimetr na tej stronie potwierdza napięcie względem N około 230V. W rozdzielniach grupowej tablica oznaczeń podkreśla czarny przewód. Podczas naprawy maszyn odłączaj wszystkie fazy równocześnie. Izolacja PVC wytrzymuje temperatury do 70°C ciągłej pracy.

W instalacjach z windami czy pompami obiegowymi L2 równoważy obciążenie układu. Czarny przewód często biegnie równolegle z brązowym i szarym w pęczku. Unikaj skręcania go z innymi bez koszulek termokurczliwych. W starszych modernizacjach maluj końce na czarno dla jasności.

Przewód fazowy L3 kolor szary

Przewód fazowy L3 identyfikujesz po szarym kolorze, standardzie dla trzeciej fazy w układach 400V. Przesunięcie fazowe o 240 stopni względem L1 zapewnia symetrię prądu w silnikach asynchronicznych. W kablach YDY szara izolacja chroni rdzeń przed wilgocią w wilgotnych środowiskach. Zacisk L3 w rozdzielnicy przyjmuje ten przewód dla pełnego trójfazowego zasilania. Szary odróżnia się od czerni i brązu na pierwszy rzut oka.

W aplikacjach przemysłowych L3 zasila grzałki czy sprężarki. Pomiar napięcia między L3 a N daje 230V AC. W obwodach z softstartem szary przewód łączy się z modułem sterującym. Zawsze testuj ciągłość żyły przed uruchomieniem. Norma wymaga jednolitego koloru na całej długości przewodu.

W blokach mieszkalnych L3 obsługuje wspólne instalacje klatkowe. Szary kolor ułatwia segregację w puszkach rozdzielczych. Przy wymianie bezpieczników trójfazowych sprawdzaj obciążenie każdej fazy osobno. Izolacja szara jest odporna na UV w instalacjach zewnętrznych.

Kolory fazowych w instalacjach trójfazowych

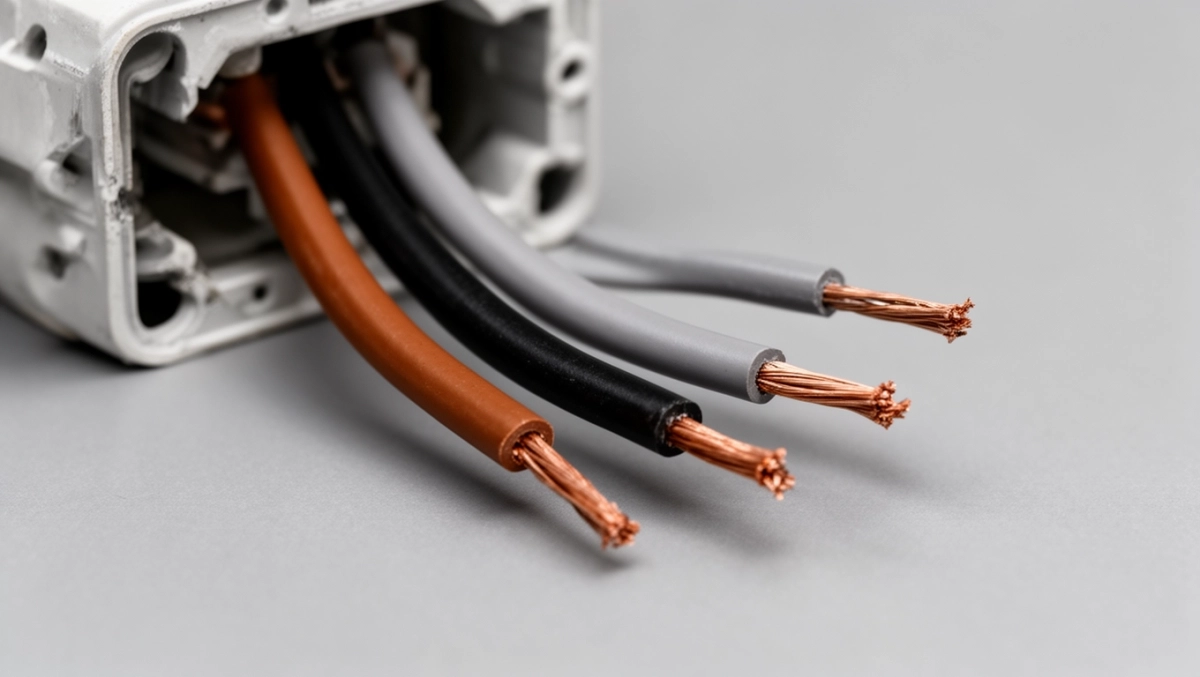

W instalacjach trójfazowych kolory fazowych to brązowy L1, czarny L2 i szary L3, uzupełnione niebieskim N i żółto-zielonym PE. Ten zestaw zapewnia równomierne rozłożenie mocy w obwodach 400V. Kable YDYp 5x2,5 mm² są standardem dla takich układów w garażach czy kuchniach gastronomicznych. Podział faz zapobiega przeciążeniom jednej żyły. W rozdzielniach RCD chronią przed upływami na każdej fazie.

• L1 brązowy: podstawowa faza dla oświetlenia i gniazdek.
• L2 czarny: dla sprzętu AGD wielkogabarytowego.
• L3 szary: dla ogrzewania podłogowego czy bojlerów.
• N niebieski: powrót prądu.
• PE żółto-zielony: uziemienie.

Podczas montażu trójfazowego zawsze balansuj obciążenia między fazami. Multimetr pomaga zweryfikować symetrię napięć. W systemach z monitoringiem prądu kolory ułatwiają diagnostykę usterek. Norma PN-IEC wymaga etykietowania zacisków.

W dużych obiektach przewody fazowe układają się w korytach kablowych z oddzieleniem. Trójfazowe zasilania wymagają zabezpieczeń różnicowoprądowych na każdej stronie. Kolory te obowiązują w całej UE, co ułatwia import sprzętu.

Przewody fazowe kolory w starszych instalacjach

W starszych instalacjach kolory przewodów fazowych różnią się od współczesnych standardów, co wymaga ostrożności przy remontach. Przed 2004 rokiem faza była często czarna, czerwona lub biała, bez ścisłego podziału L1-L3. Przewody aluminiowe typu AYKY miały inne oznaczenia, podatne na utlenianie. Dziś modernizacja nakazuje wymianę na brązowy, czarny i szary. Zawsze używaj multimetru, bo wizualnie łatwo pomylić.

W blokach z lat 70. czarny przewód oznaczał dowolną fazę, bez trójfazowego podziału. Neutralny bywał ciemnobrązowy, a PE żółty bez prążka. Takie instalacje grożą asymetrią obciążenia. Przy wymianie stosuj koszulki termokurczliwe z nowymi kolorami. Elektrycy z praktyki radzą dokumentować stare kolory schematami.

Starsze przewody w drewnianych domach tracą izolację z czasem, zwiększając ryzyko. Modernizacja do PN-IEC 60364 przywraca bezpieczeństwo i zgodność z ubezpieczeniami. W gniazdkach bez uziemienia faza była czerwona. Testuj napięcie na wszystkich żyłach przed przeróbkami.

Przewody fazowe kolory w prądzie stałym DC

W prądzie stałym DC kolory przewodów fazowych, choć nie stosuje się tu terminu "faza", analogicznie oznaczają bieguny: plus (+) brązowy lub czerwony, minus (–) niebieski lub szary. Norma IEC 60445 sugeruje te barwy dla zasilaczy LED czy systemów PV. Przewody typu LiYY mają cienką izolację dla niskich napięć 12-48V. Polaryzacja jest kluczowa, by uniknąć spalenia diod. W inteligentnym domu DC zasila sensory.

W taśmach LED czerwony przewód na + zapewnia kierunek prądu. Czarny lub szary na łączy z masą. Multimetr w trybie DC potwierdza polaryzację. W zasilaczach meanwell kolory te ułatwiają podłączenie. Zachowaj dodatni na górze w puszkach.

• Plus (+): czerwony/brązowy wejście do obciążenia.
• Minus (–): czarny/szary powrót.
• Uziemienie: żółto-zielony w systemach z masą.

W fotowoltaice DC przewody solarne mają czerwony (+) i czarny (–) dla stringów paneli. Kolory zapobiegają odwrotnemu podłączeniu inwertera. W niskonapięciowych obwodach DC prąd jest stały, bez przesunięć fazowych. Zawsze oznaczaj końce strzałkami polaryzacji.

Pytania i odpowiedzi: kolory przewodów fazowych

• Jakie są standardowe kolory przewodów fazowych w instalacjach trójfazowych?

  W instalacjach trójfazowych (AC 400V) kolory przewodów fazowych to: L1 brązowy, L2 czarny, L3 szary. Neutralny (N) jest niebieski, a ochronny (PE) żółto-zielony prążkowany.

• Jaki kolor ma przewód fazowy w instalacji jednofazowej?

  W instalacjach jednofazowych (AC 230V) przewód fazowy (L) ma kolor brązowy. Neutralny (N) niebieski, ochronny (PE) żółto-zielony.

• Czy kolory przewodów fazowych różnią się w starszych instalacjach?

  Tak, w starszych instalacjach faza mogła być czarna lub czerwona. Od 2004 r. obowiązują nowe normy PN-IEC 60364: brązowy (L1/L), czarny (L2), szary (L3). Modernizacja jest zalecana dla bezpieczeństwa.

• Dlaczego kolory przewodów fazowych są ważne w instalacjach elektrycznych?

  Kolory określają funkcje (faza, neutralny, ochronny), zapewniając zgodność z normami UE/PL, unikanie zwarć, porażeń czy pożaru. Ignorowanie unieważnia gwarancje i ubezpieczenia zawsze sprawdzaj multimetrem.
